产品概述

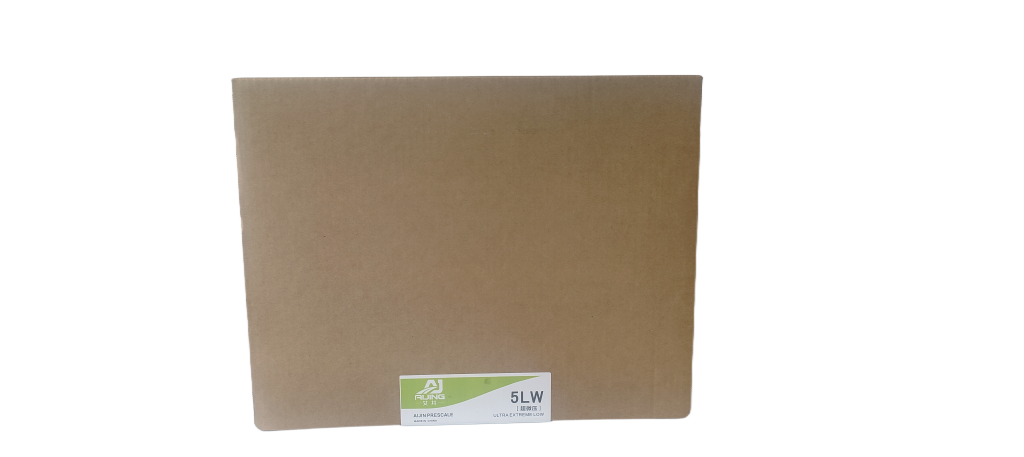

艾井感压纸 5LW 是全系中量程最低的极低压型号，测量范围覆盖 0.006~0.05 MPa，专为微小压力的精密检测而生。产品采用双片型结构，由 A 膜（发色剂层）与 C 膜（显色剂层）组成：使用时将两膜涂布面相对叠放、置于待测接触面之间，设备闭合施压后，微胶囊按压力大小破裂显色，红色深浅与压力值精确对应，将肉眼看不见的接触状态转化为一目了然的分布图。
对于晶圆吸附、功能膜贴附、软性封装等极低压场景，常规测力传感器只能给出单点总值，无法回答”压力是否均匀、偏载在哪里”这一关键问题。5LW 把整个接触面的压力分布一次成像，是工艺调校与品质异常分析的高效工具。
产品特点
- 超低量程：0.006~0.05 MPa，可分辨极其微弱的接触压力变化
- 双片型结构：A/C 两膜配合，显色层次细腻、边界清晰
- 高灵敏度：微胶囊破裂阈值专门调校，适合软性材料贴合检测
- ±10% 精度：标准环境（23°C、65%RH）下可达
- 薄型柔性：可贴合曲面与狭缝，不破坏被测件装配状态
适用场景
- 半导体晶圆与载具、吸盘的接触压力检测
- OCA 光学胶、偏光片、保护膜等功能膜贴附压力验证
- 柔性显示面板贴合压力分布检查
- 软质密封件、泡棉、硅胶件的压缩压力评估
- 医疗器械软性组件装配压力确认
使用要点
- 推荐使用环境：温度 15~30°C、湿度 20~75%RH
- 按测量部位形状裁剪，剪刀避免挤压涂布面，防止提前显色产生噪点
- 叠放时 C 膜在下、A 膜在上，涂布面相对
- 极低压测量建议配合密度计或分析系统读数，提升定量精度
- 显色后避光密封保存，建议尽快扫描或拍照存档数字化
